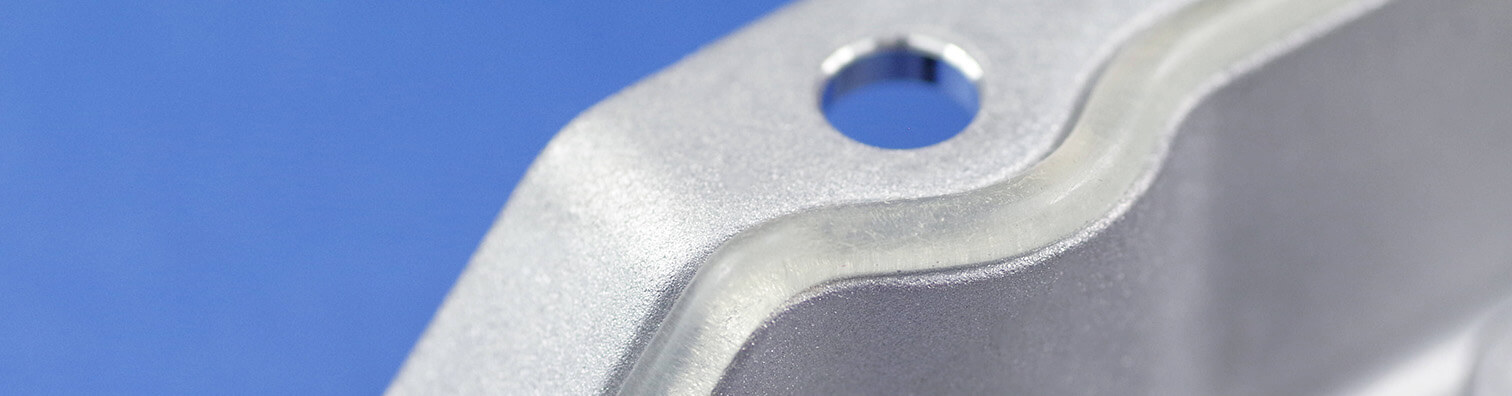

JOINT CIPG
Les colles sont souvent utilisées dans l’industrie comme joints d’étanchéité, appelés CIPG (cured in place gasket) et FIPG (formed in place gasket). Les joints appliqués sous forme liquide sont particulièrement adaptés à l’étanchéité des géométries 3D complexes qui ne peuvent pas être scellées de manière fiable avec des joints conventionnels, des pièces embouties/découpées ou des rubans d’étanchéité. Par rapport aux produits d’étanchéité à base de silicone, les colles utilisées en tant que joints liquides durcissent beaucoup plus rapidement. Avec ces colles, des pièces individuelles peuvent être collées et scellées en même temps.

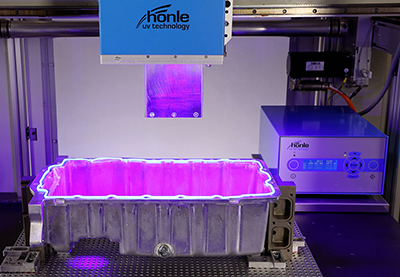

UV curable CIPG system solution from Hoenle and Atlas Copco

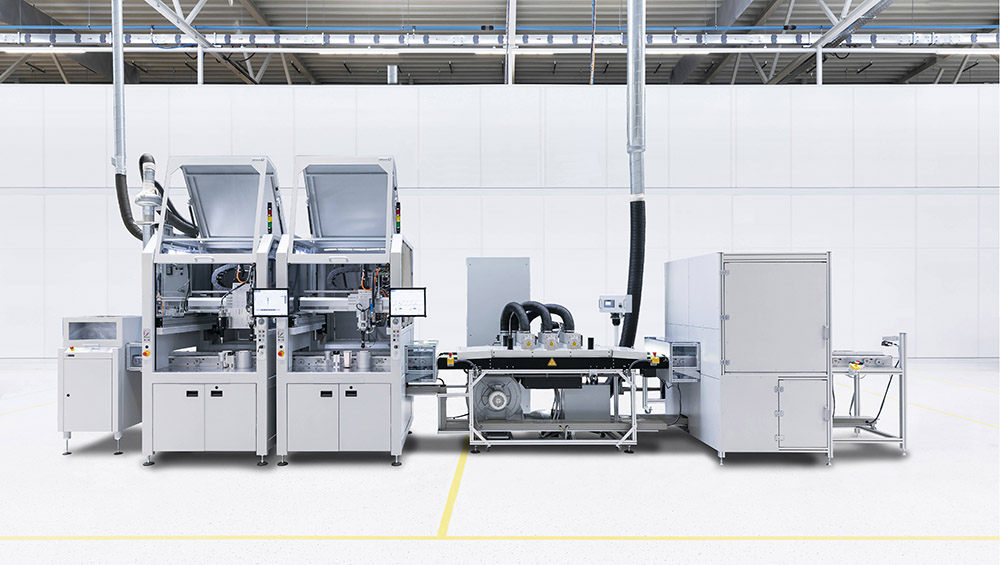

CIPG system solution from Hoenle and bdtronic
Les joints liquides ont également une faible déformation rémanente à la compression, c’est-à-dire qu’après avoir été soumis à une pression, ils reprennent totalement ou partiellement leur forme et leurs dimensions d’origine.
Les joints CIPG polymérisés en place protègent les composants électroniques sensibles contre la poussière, l’humidité, les milieux agressifs ou la température. Ils sont utilisés dans la technologie de l’éclairage, l’industrie électrique et électronique ou dans le domaine de l’électromobilité. Les domaines d’application typiques des CIPG sont les unités de contrôle/commande électronique (ECU), les caméras, les capteurs, les chargeurs embarqués (OBC) et les unités de commutation (par exemple les BDU – Battery Disconnect Units).

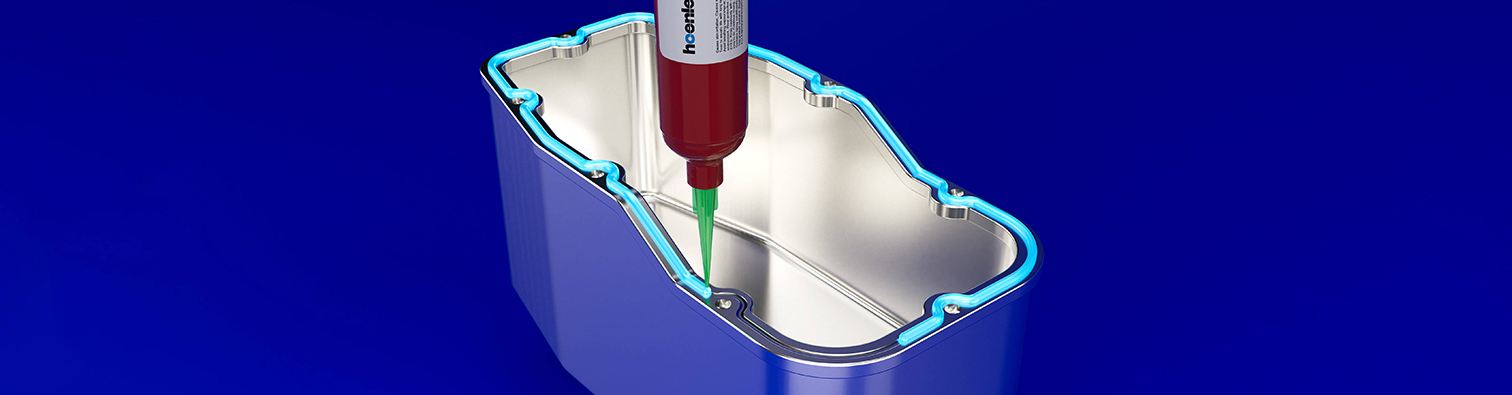

Le joint CIPG est généralement appliqué directement sur le boîtier, puis durci. Contrairement à un joint liquide (FIPG), dans le processus CIPG, le couvercle du boîtier correspondant n’est mis en place qu’après durcissement. La pression superficielle exercée sur le cordon CIPG crée un effet d’étanchéité, qui est généralement renforcé par une force supplémentaire ou un ajustement de forme. Comme le cordon d’étanchéité adhère davantage à la base du boîtier qu’au couvercle, il est possible de procéder à des démontages encore plus fréquents sans endommager le matériau de manière permanente. Les CIPG sont donc des joints amovibles qui peuvent être utilisés plusieurs fois.
Dans le tableau suivant, vous trouverez une sélection de colles élastiques qui conviennent comme produits d’étanchéité liquides ou CIPG pour l’étanchéité des boîtiers.
| Colles CIPG | Viscosité [mPas] | Base | Curing* | Propriétés spéciales |
|---|---|---|---|---|
|
Vitralit® 5140 VT
|
5 000 - 10 000 | acrylate | UV VIS |
|
|
Vitralit® CIPG 60101
|
30 000- 60 000 | acrylate | UV VIS |
|
|
Vitralit® CIPG 60102
|
15 000- 40 000 | acrylate | UV VIS |
|
|
Vitralit® CIPG 60200
|
150,000 cps | acrylate | UV/VIS |
|
*UV = 320 – 390 nm VIS = 405 nm
Contactez-nous pour obtenir les fiches techniques
